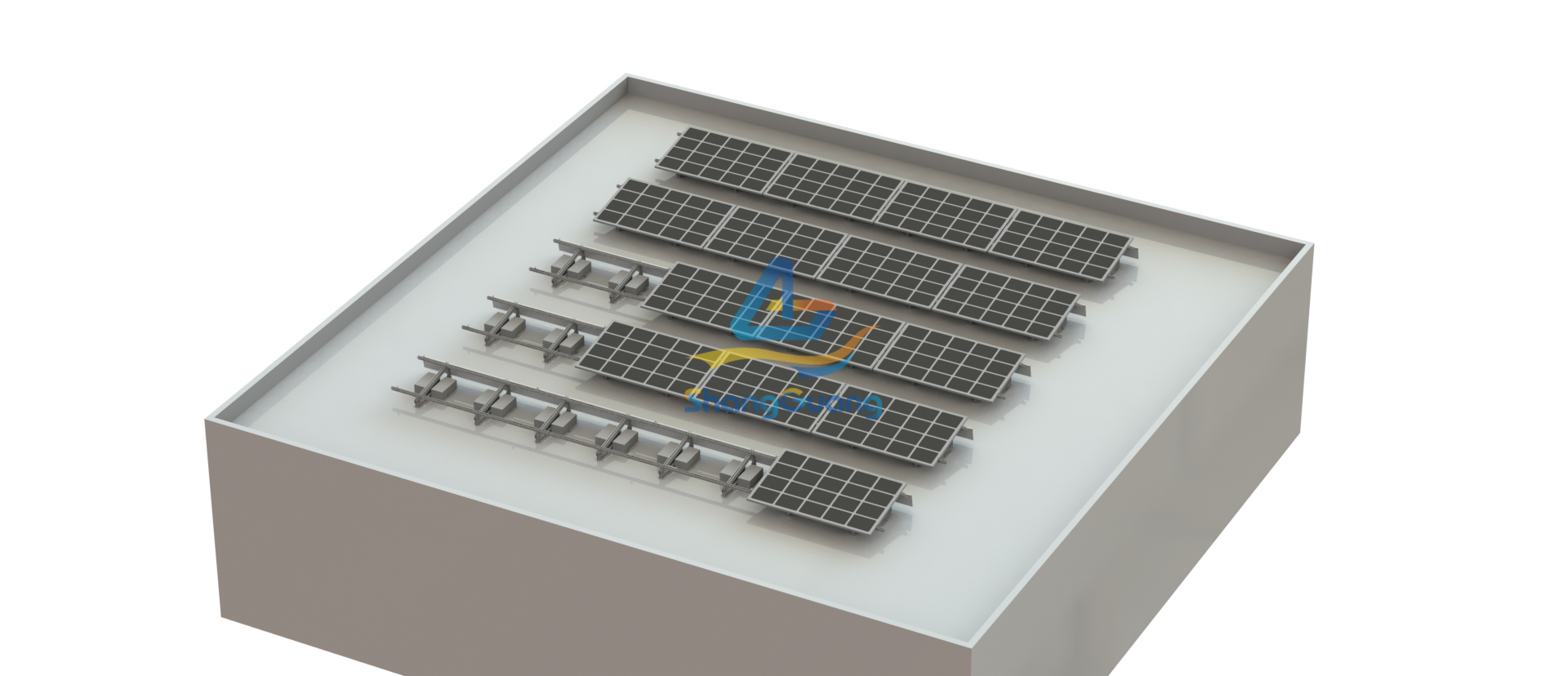

  • 10 logo.jpg
  • 04 logo.jpg
  • 03 logo.jpg

陸屋根置き架台

1.アルミ材バラスト架台はレールつき、設置後メンテナンス時パネルを交換しやすい。
2.アンカーボルトは使わず、陸屋根に優しい、雨水漏れないです。コンクリートブロックやプレートだけで固定する。屋根を最大制限で保護します。

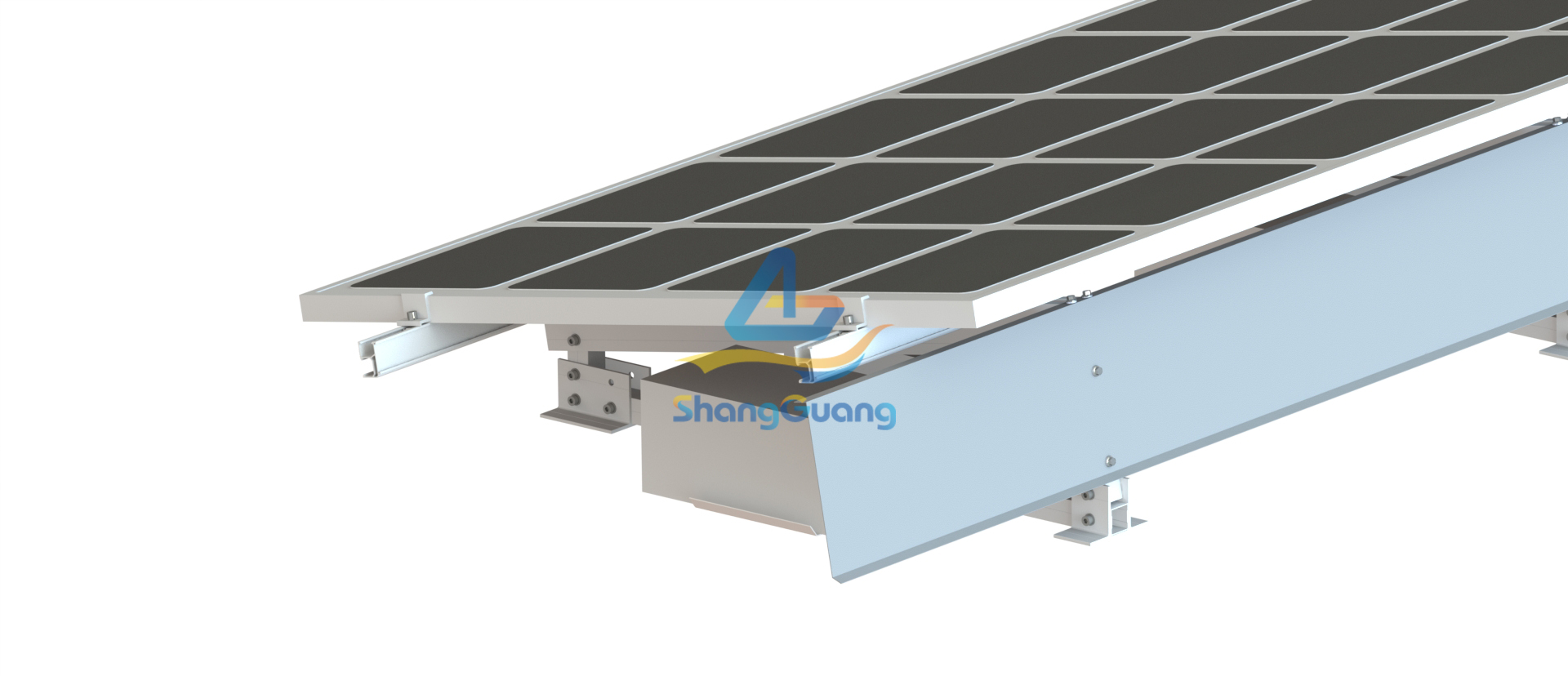

3.アレイ周囲には防風板があり、強風エリアでも使用できるように強い耐風性があります。
4.製品はすべてあらかじめ組立て出荷し、現場設置時間を大幅に削減します。
5.市場に流通しているすべての電池パネル規格とセメント基礎規格にほぼ適しています。

                                         技術データ

                                       仕様:陸屋根置き架台

                                       基礎:コンクリート陸屋根

                                       屋根タイプ:コンクリート基礎/陸屋根


設置角度:5°、10°、15°、20°


風荷重:<60 m/s


雪荷重:<1.4 KN/㎡


適用パネル:フレームあり/はフレームなし


パネル設置方向:横置き/縦置き


設計基準:DIN 1055、JIS C 8955-2017


材料:Al 6005-T 5(陽極酸化)


ボルト:SUS304


カラー:シルバー

                                       保証:10年保証、30年製品寿命。


10 logo(1).jpg

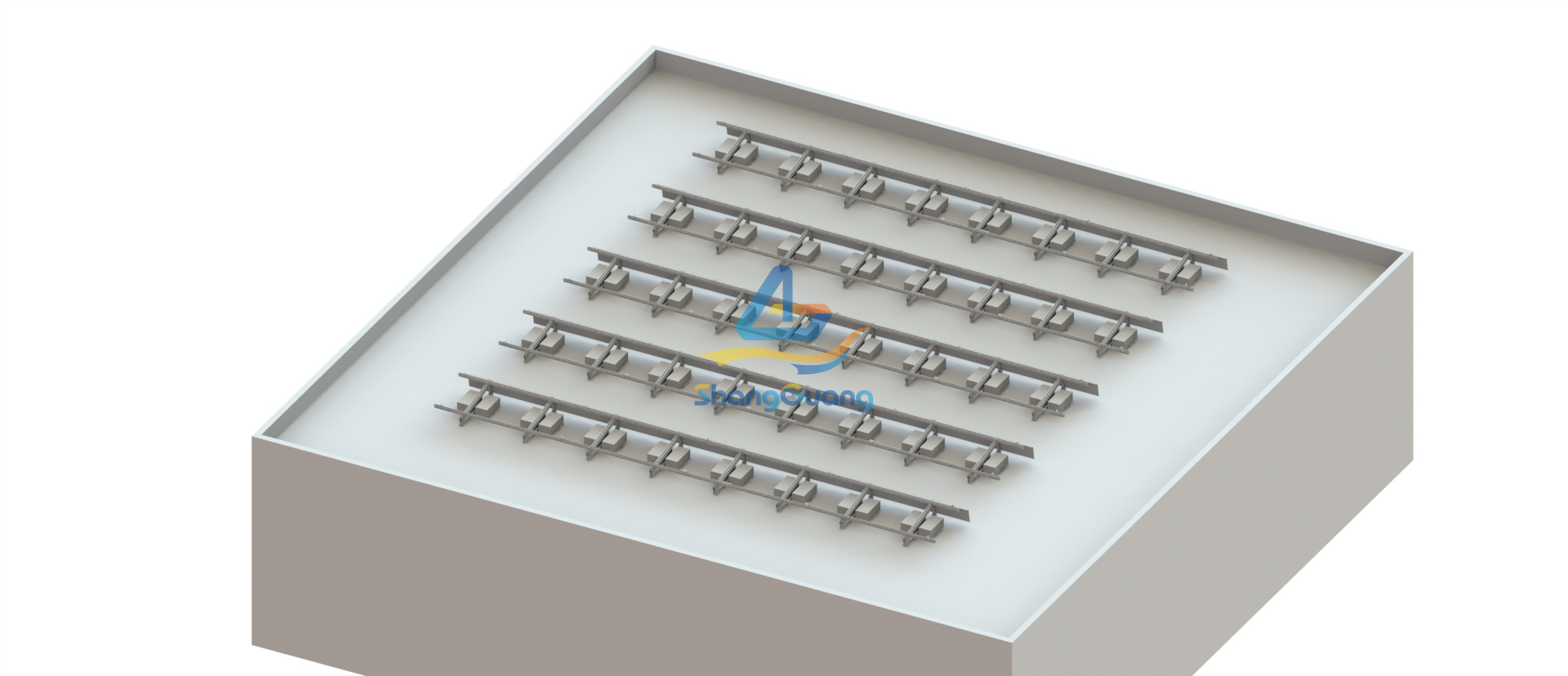

アレイ間には連結するか連結しないか選択できます。

03 logo(1).jpg

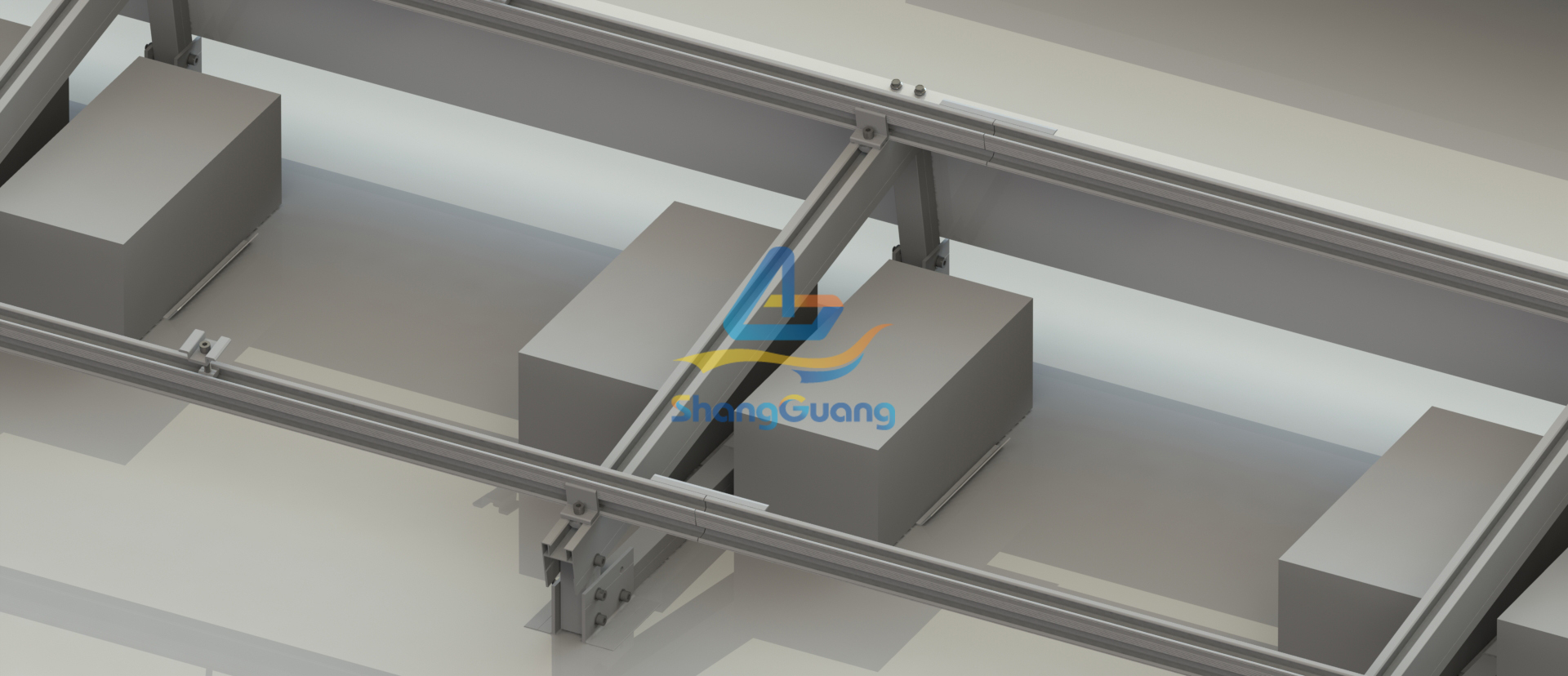

コンクリートブロックは、現場の状況によって1つまたは2つにすることが選択できます。

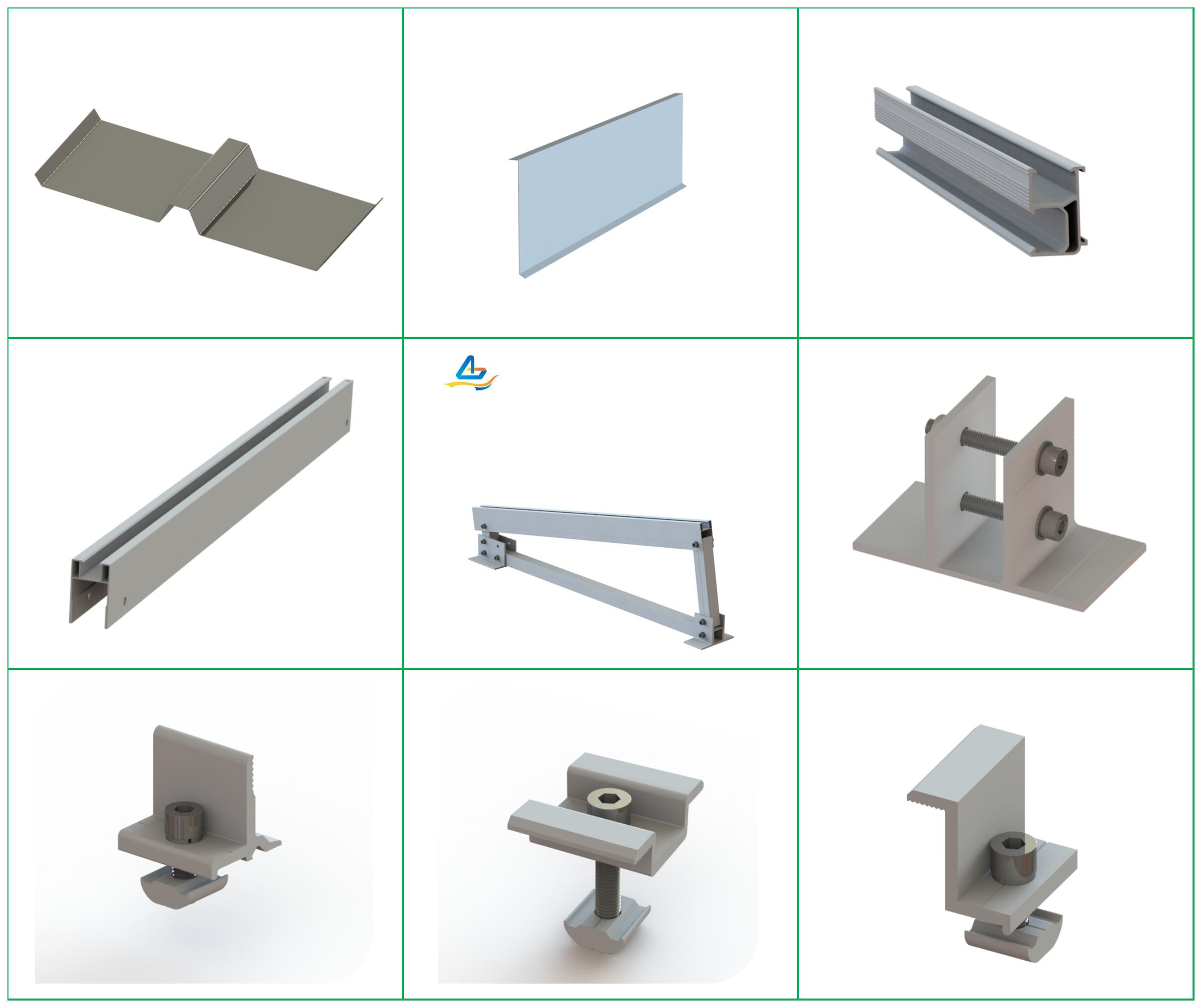

以下に示す部品は参考になりますが、寸法は調整することもできます。

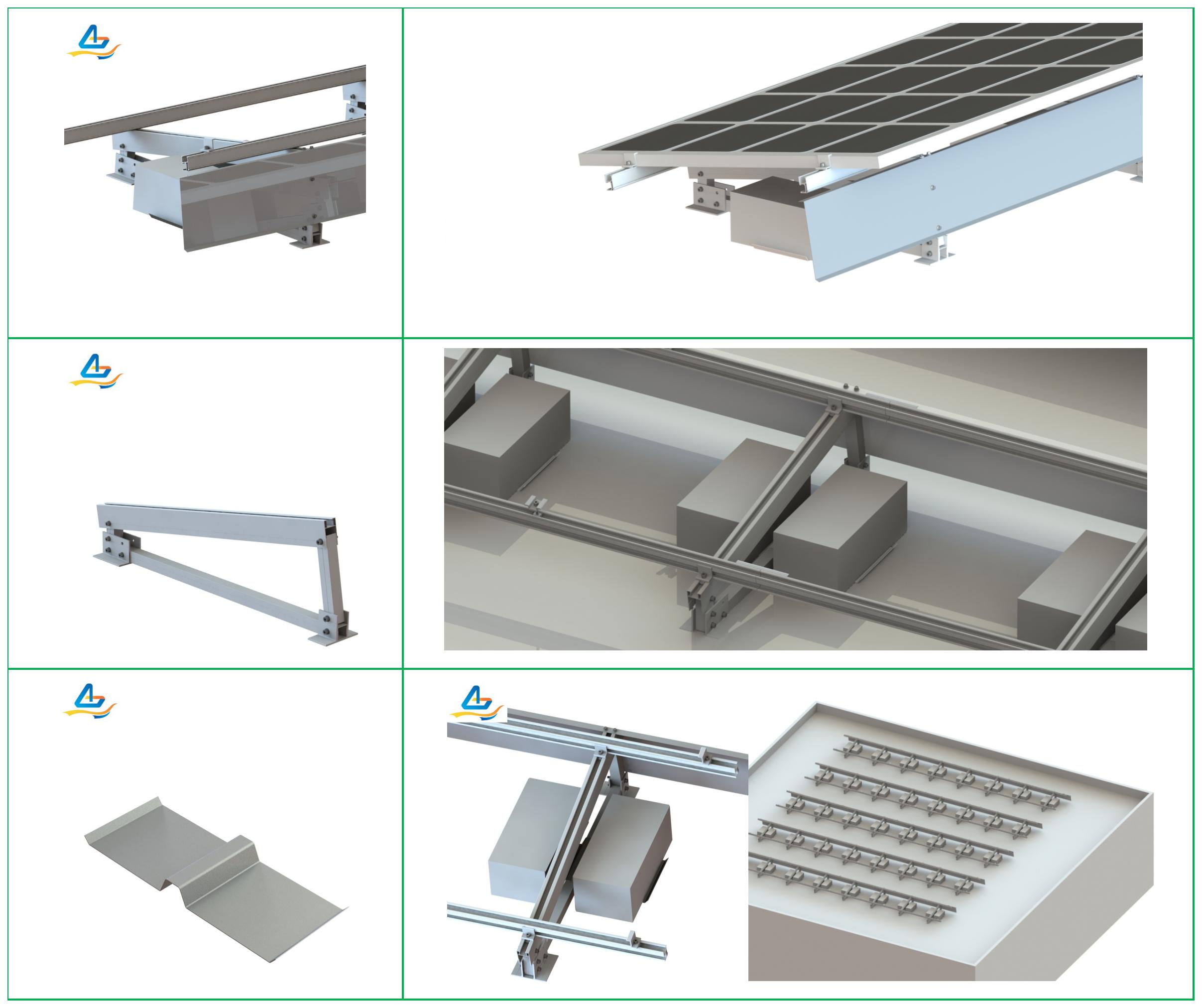

部材詳細



出货照片  工厂生产照片.jpg

出货照片  工厂生产照片(1).jpg

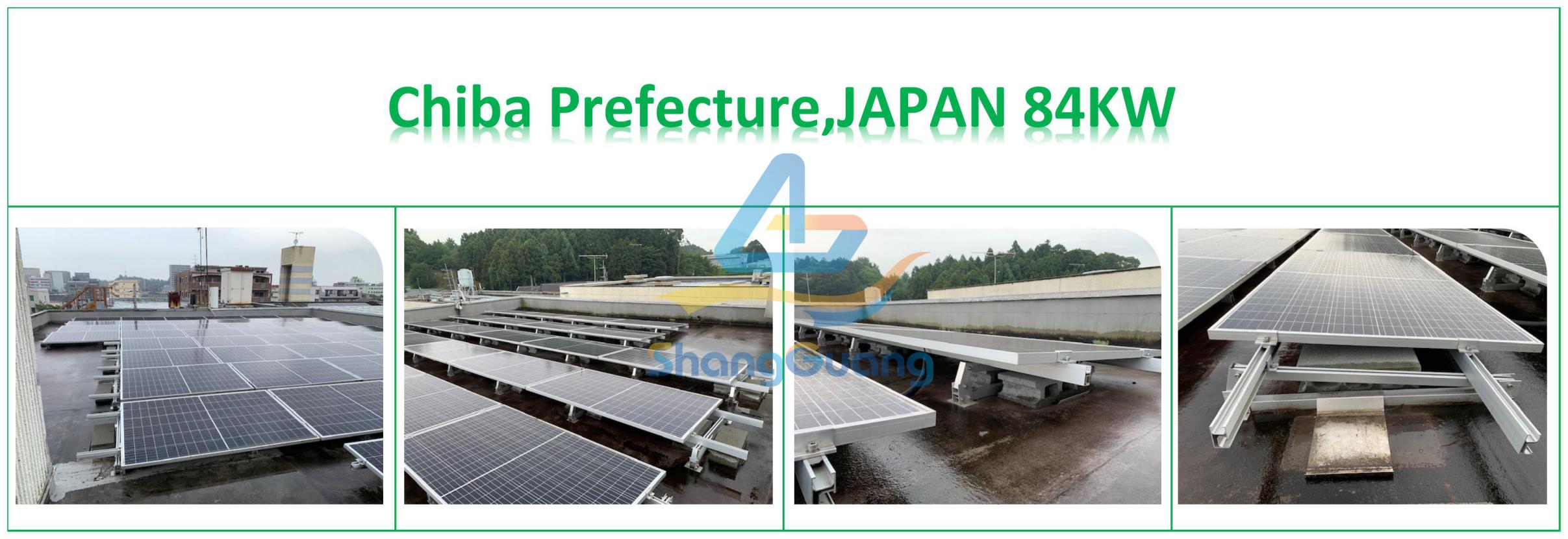

ballast case02(2).jpg
